Comment climatiser l’étage sous les toits sans perdre de surface habitable ?

L’aménagement des combles est une formidable opportunité de gagner de précieux mètres carrés. Pourtant, ce nouvel espace de vie se transforme souvent en fournaise l’été, rendant l’installation d’une climatisation indispensable. La crainte principale ? Sacrifier cette surface si chèrement acquise avec des unités murales disgracieuses et encombrantes. La solution semble évidente : un système gainable, dont seules les discrètes grilles sont visibles. Mais cette quête d’invisibilité cache des défis techniques majeurs que beaucoup sous-estiment.

Les solutions classiques se concentrent sur l’esthétique des grilles de diffusion ou la puissance de l’unité. Cependant, du point de vue d’un expert en structure, le véritable enjeu est ailleurs. Une installation de climatisation gainable dans des combles, surtout avec une charpente à fermettes, n’est pas un simple travail de climaticien, c’est une intervention sur le squelette même de votre maison. Si l’on pense que la clé est la puissance de l’appareil, on fait fausse route. La véritable performance durable d’une telle installation repose sur une parfaite intégration structurelle, une maîtrise absolue des phénomènes de condensation et une guerre déclarée contre les vibrations.

Cet article adopte le point de vue du charpentier pour vous guider. Nous n’allons pas seulement parler de climatisation ; nous allons parler de structure, de physique du bâtiment et d’acoustique. Nous verrons pourquoi l’isolation des gaines est une question de survie pour votre plafond, comment positionner les grilles pour une efficacité maximale, et surtout, comment installer l’unité centrale sans transformer votre charpente en caisse de résonance. L’objectif est de vous donner les clés pour un confort thermique optimal, sans compromis sur l’espace, le silence et l’intégrité de votre bâti.

Pour aborder ce sujet en profondeur, nous avons structuré ce guide en plusieurs étapes clés. Chaque section répond à une question technique précise, vous permettant de comprendre les enjeux cruciaux d’une installation réussie sous les toits.

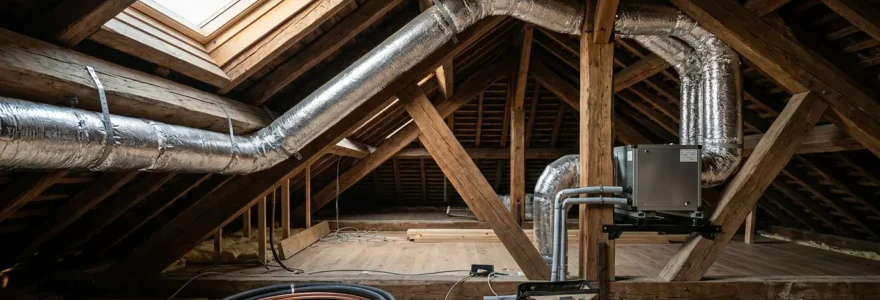

Pourquoi l’isolation des gaines est cruciale pour éviter la condensation dans les combles ?

L’ennemi numéro un d’une installation gainable dans des combles non chauffés n’est pas la déperdition thermique, mais l’humidité. En été, l’air froid (environ 8-10°C) circulant dans les gaines rencontre l’air chaud et souvent humide des combles (pouvant dépasser 40°C). Ce choc thermique transforme la surface extérieure de la gaine en un point de condensation, le fameux point de rosée. Sans une isolation adéquate, des gouttelettes d’eau se forment, saturent l’isolant du plafond, et finissent par créer des auréoles, des moisissures, voire des dégâts structurels sur les plaques de plâtre.

Le phénomène est purement physique. À une température de combles de 12-14°C, des données techniques montrent que le point de rosée peut être atteint dès que l’humidité relative de l’air intérieur dépasse 70%. Une gaine mal isolée agit alors comme une bouteille d’eau glacée sortie du réfrigérateur : elle « transpire ». Le standard de 25 mm d’isolant sur les gaines souples est souvent insuffisant pour les combles non isolés. Il faut viser une barrière thermique bien plus performante pour maintenir la surface de la gaine au-dessus de ce point de rosée critique.

L’isolation des gaines n’est donc pas une option, mais le principal rempart contre la dégradation de votre plafond. Elle doit être considérée avec autant de sérieux que l’isolation du toit lui-même. Une double couche d’isolant ou l’utilisation de gaines avec 50 mm d’isolant intégré et un pare-vapeur est un minimum syndical pour garantir la pérennité de l’installation.

Pour garantir une protection totale contre ce phénomène, il est utile de maîtriser [post_url_by_custom_id custom_id=’24.1′ ancre=’les principes physiques de la condensation’] que nous venons d’aborder.

Comment placer les grilles pour climatiser efficacement une chambre mansardée ?

Le positionnement des grilles de soufflage dans une pièce mansardée n’est pas qu’une question d’esthétique. Il détermine l’efficacité de la diffusion de l’air et le confort ressenti. Un mauvais placement peut créer des zones froides, des courants d’air désagréables ou laisser des « poches » d’air chaud stagner. La clé est d’utiliser les surfaces inclinées du toit à votre avantage en exploitant un phénomène aérodynamique : l’effet Coandă. Cet effet décrit la tendance d’un fluide (ici, l’air) à suivre la surface sur laquelle il est projeté. En plaçant la grille de soufflage en partie haute, près du rampant, l’air frais va « coller » au plafond, parcourir une plus grande distance et descendre doucement le long du mur opposé, créant une circulation d’air globale et homogène sans courant d’air direct sur les occupants.

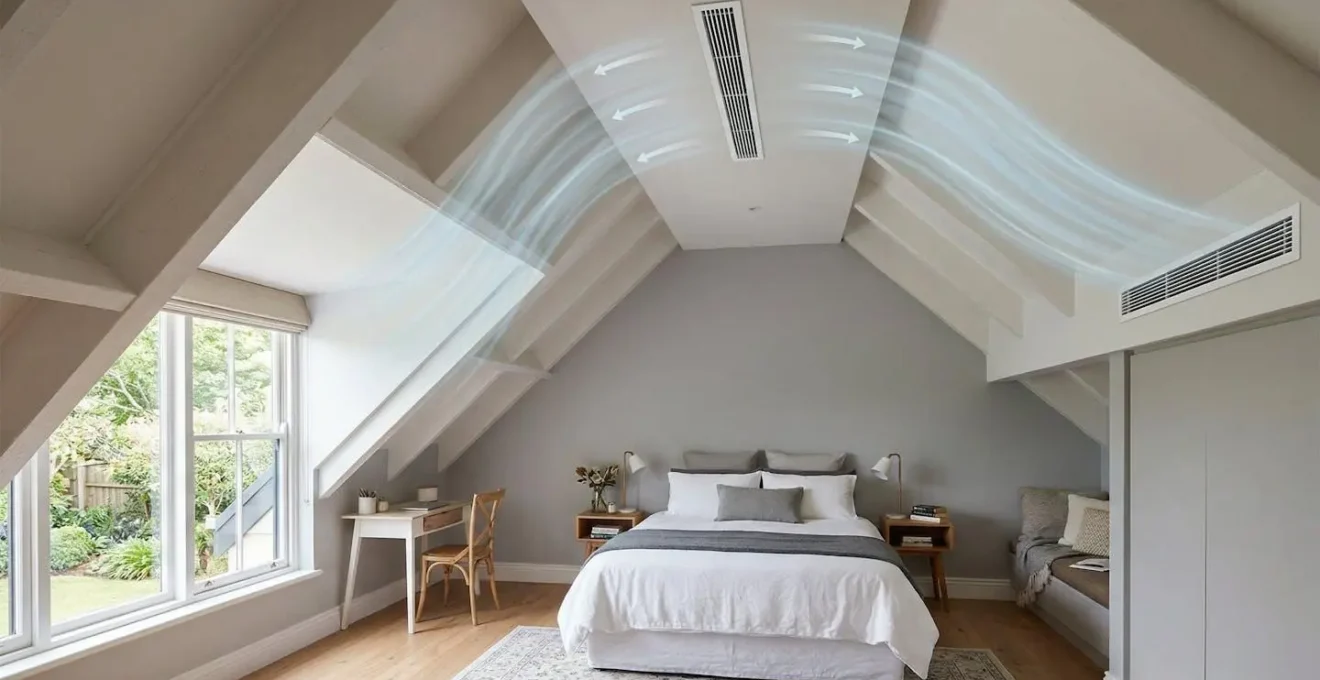

Ce paragraphe introduit le concept d’effet Coandă. Pour bien le comprendre, il est utile de visualiser son application. L’illustration ci-dessous décompose ce processus.

architectural integration > technical elements. Absolutely no legible text, letters, numbers, logos, or UI elements. »/>

Comme le montre ce schéma, en projetant l’air le long du rampant, on assure une couverture complète de la pièce. L’air frais, plus dense, redescend naturellement une fois sa vitesse diminuée, poussant l’air chaud (plus léger) vers la grille de reprise, généralement placée à l’opposé. Évitez à tout prix de placer la grille de soufflage directement au-dessus d’une zone de repos (lit, canapé) pour ne pas subir un flux d’air froid direct, source d’inconfort majeur.

Le choix de l’emplacement idéal dépend de la configuration de la pièce. Pour vous aider à visualiser les options, le tableau suivant compare les solutions les plus courantes.

La maîtrise de la diffusion de l’air est essentielle. Pour cela, n’hésitez pas à revoir [post_url_by_custom_id custom_id=’24.2′ ancre=’les stratégies de placement des grilles’] pour garantir un confort optimal.

Caisson suspendu ou posé : quelle méthode transmet le moins de vibrations à la charpente ?

L’unité intérieure d’un système gainable est une source de vibrations et de bruits à basse fréquence. Si elle est fixée directement sur les fermettes ou posée sur le plancher des combles, la charpente peut agir comme une immense caisse de résonance, propageant un bourdonnement sourd dans les pièces situées en dessous. La solution pour éviter ce cauchemar acoustique est la désolidarisation. Le principe est de créer une rupture mécanique entre l’unité et la structure du bâtiment. La suspension est, de loin, la méthode la plus efficace pour y parvenir.

Suspendre l’unité à l’aide de tiges filetées couplées à des supports anti-vibratiles (silentblocs) empêche la transmission directe des vibrations à la structure porteuse. Poser l’unité sur le sol, même sur des plots anti-vibratiles, reste moins performant car le contact, bien qu’amorti, subsiste. La clé du succès d’une suspension réside dans le bon dimensionnement des amortisseurs. Comme le souligne un expert, le choix de ces composants est critique.

Un amortisseur trop dur ou trop mou sera inefficace et peut même amplifier certaines fréquences.

– Expert en isolation acoustique, Forum de climatisation professionnelle

Il est donc impératif de choisir des silentblocs adaptés au poids exact de l’unité intérieure. Une désolidarisation poussée à l’extrême, souvent appelée « double désolidarisation », consiste à placer l’unité, déjà montée sur ses propres amortisseurs, à l’intérieur d’un caisson acoustique isolé, lui-même suspendu. C’est la solution ultime pour un silence quasi absolu.

L’enjeu acoustique est primordial. Pour garantir un silence parfait, il est conseillé de bien comprendre [post_url_by_custom_id custom_id=’24.3′ ancre=’les techniques de désolidarisation de l'unité’].

L’erreur de sous-dimensionner la grille de reprise qui étouffe le système

Dans une installation gainable, on se concentre souvent sur les grilles de soufflage, celles qui diffusent l’air frais. Pourtant, la grille de reprise, qui aspire l’air de la pièce pour le renvoyer à l’unité, est tout aussi, sinon plus, critique. La considérer comme un simple « trou d’aspiration » est une erreur fondamentale. La grille de reprise est le poumon du système. Si sa surface est trop petite par rapport au débit d’air du climatiseur, le ventilateur de l’unité va forcer, créant plusieurs problèmes en cascade.

Premièrement, le bruit. Une grille sous-dimensionnée génère un sifflement désagréable dû à la vitesse excessive de l’air qui tente de s’y engouffrer. Idéalement, pour le confort acoustique, la vitesse d’air doit être maintenue entre 2 et 4 m/s au niveau des grilles. Une grille de reprise trop petite peut facilement doubler cette vitesse. Deuxièmement, la performance. Le système « s’étouffe », le ventilateur peine à aspirer le volume d’air pour lequel il a été conçu, ce qui réduit l’efficacité du cycle frigorifique et entraîne une surconsommation électrique. Le climatiseur tourne plus longtemps pour atteindre la température de consigne.

La règle est simple : la surface totale de la grille de reprise doit être au moins égale, et idéalement 1,5 à 2 fois supérieure, à la somme des surfaces de toutes les grilles de soufflage. En cas de doute, il vaut toujours mieux surdimensionner la reprise. Une grille plus grande ne nuira jamais au système ; une grille trop petite le mettra à genoux.

Ne sous-estimez jamais ce composant. Un bon dimensionnement est la garantie d’un système silencieux et performant, comme détaillé dans [post_url_by_custom_id custom_id=’24.4′ ancre=’les principes de la grille de reprise’].

Comment glisser une unité intérieure entre les fermettes sans affaiblir la structure ?

L’un des plus grands défis de l’aménagement de combles avec une charpente en fermettes (ou charpente industrielle en W) est l’impossibilité de modifier les éléments structurels. Chaque pièce de bois est calculée pour reprendre une partie des charges de la toiture. Couper ou même entailler un arbalétrier ou une contrefiche pour faire de la place est absolument proscrit et mettrait en péril la stabilité de l’ensemble. La question est donc : comment installer une unité intérieure, même « slim », dans cet enchevêtrement de bois ?

La solution réside dans l’utilisation de l’espace *entre* les fermettes. Les fabricants de climatiseurs ont développé des unités gainables « extra-plates » ou « slim » dont la hauteur est spécifiquement conçue pour ces contraintes. En effet, les unités extra-plates mesurent souvent moins de 20-25 cm de hauteur, ce qui leur permet de se glisser dans le plénum d’un faux-plafond ou directement entre les entraits (la partie basse) des fermettes, dont l’espacement standard est généralement de 60 cm ou 90 cm. L’unité est alors suspendue à la structure existante sans jamais la modifier.

L’installation doit être pensée comme un pont suspendu miniature, où la charge de l’unité est répartie sur plusieurs points d’ancrage. Cette approche demande une planification millimétrique.

material textures > installation detail. Absolutely no legible text, letters, numbers, logos, or UI elements. »/>

Comme le montre cette image de détail, l’installation repose sur des fixations précises. On utilise des tiges filetées ancrées solidement dans les parties les plus robustes des fermettes, en veillant à répartir le poids de l’appareil (qui peut atteindre 30 à 50 kg) sur plusieurs fermettes si possible. Il est crucial de s’assurer que les points de fixation ne créent pas de contraintes anormales sur le bois. L’utilisation de platines de répartition de charge peut être une bonne pratique pour éviter que la fixation ne « poinçonne » le bois sous l’effet du poids et des vibrations.

L’intégration structurelle est le cœur du projet. Prenez le temps de bien étudier [post_url_by_custom_id custom_id=’24.5′ ancre=’les méthodes pour positionner l'unité sans toucher à la charpente’].

Comment passer les gaines de soufflage dans une maison déjà habitée ?

Installer un système gainable dans une construction neuve est relativement simple. Mais comment faire circuler ces gaines volumineuses (de 160 à 250 mm de diamètre) dans une maison déjà finie, sans devoir éventrer tous les murs et plafonds ? La rénovation demande de la ruse et une bonne connaissance des « espaces perdus » et des points faibles structurels d’une habitation. L’objectif est de trouver des chemins discrets pour monter de l’unité centrale (souvent dans les combles) vers les pièces à climatiser.

Plutôt que d’envisager de gros travaux de démolition, un installateur expérimenté va chercher des solutions de contournement. L’idée est d’utiliser les volumes « techniques » ou de créer des habillages qui peuvent passer pour des éléments décoratifs. La créativité est essentielle pour minimiser l’impact visuel et les désagréments du chantier. Par exemple, le couloir est souvent un allié précieux : en y créant un faux-plafond partiel, on peut y faire passer le plénum principal de distribution qui alimentera ensuite chaque chambre adjacente avec des traversées de cloisons minimales.

Voici plusieurs stratégies couramment utilisées par les professionnels pour une intégration discrète en rénovation :

• Utiliser l’arrière des placards et penderies : Un coffrage vertical au fond d’un placard de l’étage inférieur peut permettre de monter une gaine jusqu’aux combles de manière totalement invisible.
• Exploiter un ancien conduit de cheminée : Si un conduit n’est plus en service, il constitue une gaine technique verticale idéale et déjà existante.
• Créer un faux-plafond dans le couloir : Comme évoqué, abaisser le plafond du couloir de 20-30 cm permet de créer une artère de distribution principale pour tout un étage.
• Installer des fausses poutres : Dans les pièces de vie, une fausse poutre en bois ou en plâtre peut dissimuler une gaine horizontale tout en ajoutant un cachet esthétique.

Le passage des gaines en rénovation est un véritable défi. Il est donc utile de connaître [post_url_by_custom_id custom_id=’12.2′ ancre=’les astuces pour une installation discrète’] afin de préserver l’esthétique de votre intérieur.

Pourquoi 30% de votre facture de chauffage part-elle par le toit ?

Climatiser, c’est bien. Mais si votre toiture est une passoire thermique, c’est comme essayer de remplir une baignoire sans bouchon. En hiver, l’air chaud, plus léger, monte et s’échappe massivement par un toit mal isolé. En été, le phénomène s’inverse : le soleil frappe la toiture, la surchauffe, et cette chaleur rayonne à l’intérieur, transformant vos combles en four. Le chiffre est bien connu des thermiciens : une toiture non ou mal isolée est responsable d’environ 30% des déperditions thermiques d’une maison. Climatiser sans avoir traité ce point faible majeur est un non-sens énergétique et financier.

Isoler les combles est l’action de rénovation énergétique la plus rentable. Ce n’est pas un hasard si, selon les données de l’ANAH, près de 62% des rénovations énergétiques entreprises par les ménages en 2024 concernent l’isolation des combles. L’investissement est rapidement amorti par les économies réalisées sur les factures de chauffage et de climatisation. Avant même de choisir votre système de climatisation, un audit de votre isolation de toiture est donc indispensable. Une bonne isolation réduit drastiquement les besoins en puissance de votre future climatisation, vous permettant d’opter pour un modèle moins puissant, donc moins cher à l’achat et à l’usage.

Pour vous donner un ordre de grandeur, ce tableau comparatif met en perspective le coût et le retour sur investissement des principaux types d’isolation, basé sur une analyse comparative récente des gains énergétiques.

Ces chiffres démontrent que l’isolation des combles offre le meilleur rapport entre l’investissement initial et les économies générées. C’est le point de départ de tout projet de confort thermique sous les toits.

La lutte contre les déperditions est la première étape. Pour bien cibler vos efforts, il est essentiel de comprendre [post_url_by_custom_id custom_id=’37.1′ ancre=’pourquoi le toit est le point faible principal de votre maison’].

Comment savoir par où s’échappe la chaleur de votre maison sans caméra thermique ?

Avant d’investir dans une isolation coûteuse ou une climatisation puissante, il est judicieux de mener votre propre enquête pour identifier les « fuites » de votre maison. Si la caméra thermique est l’outil professionnel par excellence, plusieurs astuces de bon sens, héritées des anciens, permettent de se faire une idée assez précise des déperditions de chaleur sans dépenser un centime. Ces tests simples vous aideront à hiérarchiser les travaux et à comprendre le comportement thermique de votre habitat.

La méthode la plus simple est le « test de la main ». Par une journée froide et venteuse, passez lentement votre main le long des jonctions des menuiseries (fenêtres, portes), des trappes d’accès aux combles et des liaisons entre les murs et le plafond. Si vous sentez un filet d’air froid, vous avez trouvé une infiltration d’air parasite, un pont thermique évident qui annule une partie des bénéfices de votre isolation. Cette méthode est simple mais redoutablement efficace pour localiser les défauts d’étanchéité à l’air.

Une autre technique est celle de la fumée. Prenez un bâton d’encens ou une bougie et approchez la fumée des zones suspectes. Si la fumée est aspirée vers l’extérieur ou si elle vacille fortement, c’est le signe d’un courant d’air. Enfin, en hiver, l’observation de votre toiture après une chute de neige est très révélatrice. Si la neige fond plus rapidement à certains endroits (en dehors de l’exposition directe au soleil), c’est une preuve visuelle incontestable d’une déperdition de chaleur majeure à cet endroit précis. Votre toit vous montre lui-même où l’isolation est défaillante.

Mener ce premier diagnostic vous-même est une étape clé. Pour approfondir, il est utile de relire [post_url_by_custom_id custom_id=’37’ ancre=’les techniques simples de détection des fuites de chaleur’] afin d’agir au bon endroit.

Pour mettre en pratique ces conseils et dimensionner correctement votre projet, l’étape suivante consiste à obtenir une analyse technique personnalisée de vos combles par un professionnel qui maîtrise à la fois la climatisation et la structure.
