Comment fonctionne le « miracle » de produire 4 kWh de chaud avec 1 kWh d’électricité ?

La promesse est séduisante : pour chaque kilowattheure (kWh) d’électricité consommé, une pompe à chaleur en restituerait jusqu’à quatre sous forme de chaleur. Ce ratio, souvent présenté comme un « miracle énergétique », suscite autant d’enthousiasme que de scepticisme. Comment une machine pourrait-elle créer de l’énergie à partir de rien, défiant ainsi les lois fondamentales de la physique ? La réponse, bien sûr, est qu’elle ne le fait pas. Une PAC ne crée pas de chaleur, elle la déplace intelligemment. C’est une sorte de « transporteur de calories » qui utilise un cycle thermodynamique ingénieux pour extraire la chaleur présente dans un environnement froid (l’air extérieur, le sol) et la concentrer dans un environnement plus chaud (votre maison).

Beaucoup d’articles se contentent de lister les quatre étapes du cycle – évaporation, compression, condensation, détente – sans jamais vraiment plonger au cœur du réacteur. Ils parlent de COP, de fluides frigorigènes et d’économies, mais laissent le curieux technique sur sa faim. Or, la véritable clé pour optimiser son installation et comprendre ses limites ne se trouve pas dans le discours commercial, mais dans la physique appliquée qui régit chaque composant. Si la véritable performance de votre PAC ne dépendait pas tant de la marque que de votre compréhension des liens intimes entre pression, température et changement d’état ?

Cet article se propose de disséquer ce prétendu « miracle ». Nous allons abandonner les simplifications pour explorer la science qui opère à l’intérieur de la machine. En comprenant pourquoi un gaz qui se détend produit du froid, pourquoi le rendement s’effondre à -7°C, ou comment lire les « signes vitaux » de votre compresseur, vous passerez du statut d’utilisateur passif à celui de pilote averti, capable de dialoguer avec votre installateur et de maximiser chaque kWh investi.

Pour vous guider dans cette exploration au cœur de la thermodynamique, nous aborderons les mécanismes essentiels qui régissent le fonctionnement, la performance et la maintenance d’une pompe à chaleur.

Pourquoi la détente du gaz est-elle l’étape clé qui crée le froid ?

Au cœur du « miracle » de la pompe à chaleur se trouve un principe physique contre-intuitif mais fondamental : la création de froid. Pour capter de la chaleur dans un air déjà froid (disons à 5°C), la machine doit devenir encore plus froide. C’est le rôle du détendeur, une pièce maîtresse qui agit comme une valve de dépressurisation. Le fluide frigorigène, qui arrive du condenseur sous forme liquide et à haute pression, est forcé à travers cet orifice étroit. Cette expansion soudaine et brutale provoque une chute drastique de sa pression.

Cette chute de pression est directement liée à une chute de température, un phénomène connu sous le nom d’effet Joule-Thomson. En se détendant, les molécules du fluide s’éloignent les unes des autres, ce qui nécessite de l’énergie. Cette énergie est puisée dans le fluide lui-même, provoquant son refroidissement intense. Le fluide, désormais un mélange liquide-gaz à très basse température (par exemple -5°C), est alors plus froid que l’air extérieur. C’est cette différence, ce gradient de température, qui va permettre l’échange thermique : la chaleur de l’air extérieur, même froid, va naturellement s’écouler vers le fluide frigorigène encore plus froid dans l’évaporateur.

Sans cette étape de détente, il n’y aurait aucune captation de calories possible. C’est elle qui « amorce » le cycle en créant le déficit thermique nécessaire. Un détendeur mal réglé ou défaillant est une cause fréquente de sous-performance. En effet, une étude approfondie menée par l’Ademe a révélé une réalité de terrain préoccupante : sur 100 installations analysées, un tiers affichaient des performances très faibles, avec des COP parfois inférieurs à 1,5. Ces contre-performances sont souvent dues à des problèmes d’installation qui affectent directement les conditions de pression et de température du cycle, comme une charge en fluide incorrecte qui perturbe le travail du détendeur.

Pour saisir pleinement ce mécanisme, il est crucial de retenir le principe de la [post_url_by_custom_id custom_id=’31.1′ ancre=’création de froid par détente’].

C’est donc cette physique précise, et non une quelconque magie, qui permet à la PAC de « puiser » de l’énergie dans un environnement que nous percevons comme froid.

Pourquoi le rendement de votre PAC s’effondre-t-il quand il fait -7°C dehors ?

Tout propriétaire de pompe à chaleur le constate en hiver : plus la température extérieure chute, plus la machine semble peiner et plus sa consommation électrique augmente. Cet effondrement du rendement par grand froid n’est pas un défaut, mais une conséquence directe des lois de la thermodynamique. Le travail de la PAC consiste à « pomper » de la chaleur d’une source froide (l’air extérieur) vers une source chaude (votre circuit de chauffage). L’efficacité de ce pompage dépend de l’écart de température entre ces deux sources, ce qu’on appelle le delta de température.

Lorsque la température extérieure est de 7°C et que vous demandez une eau de chauffage à 35°C, le « saut » à franchir est de 28°C. Mais lorsqu’il fait -7°C dehors, ce même saut passe à 42°C. Le compresseur, qui est le cœur de la machine, doit alors travailler beaucoup plus intensément pour comprimer le gaz et atteindre la température requise. Cette sur-sollicitation entraîne une consommation électrique bien plus élevée pour une même quantité de chaleur produite : le fameux COP (Coefficient de Performance) s’effondre.

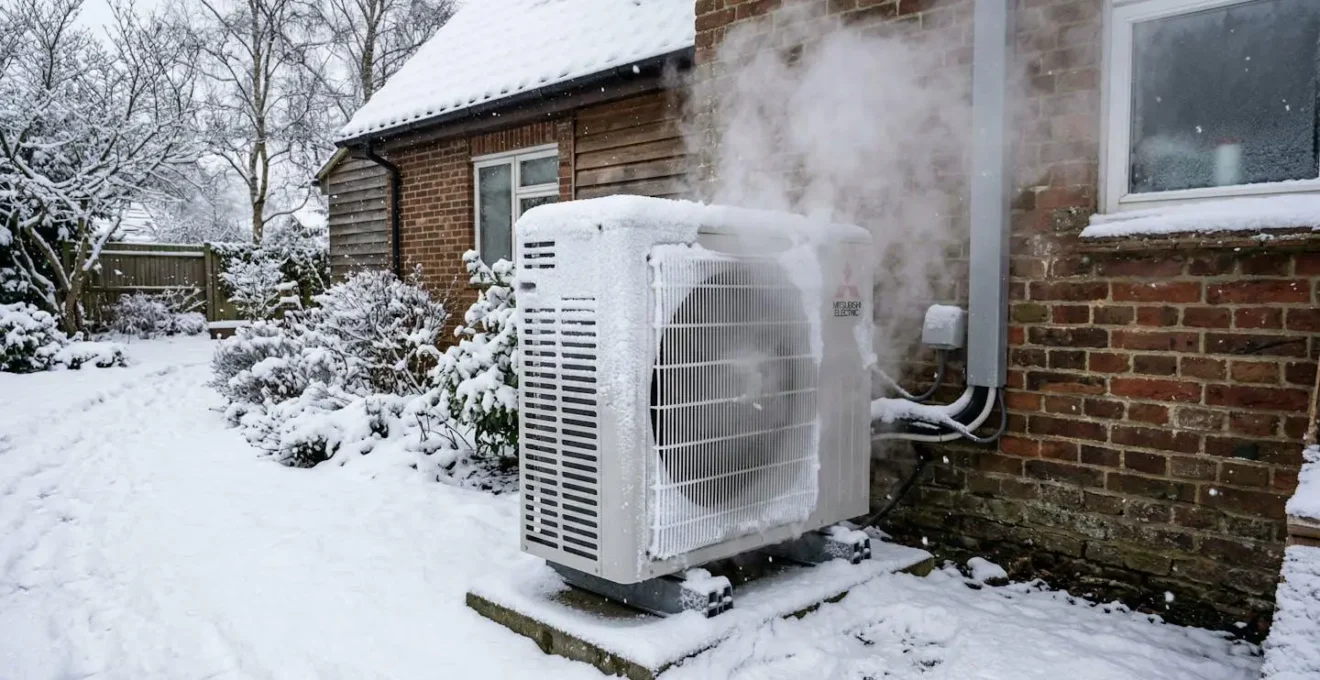

De plus, un autre phénomène physique vient aggraver la situation : le givre. Lorsque la surface de l’évaporateur est à une température négative (grâce à la détente), l’humidité de l’air extérieur se condense et gèle à son contact, formant une couche de glace isolante. Ce givre empêche le bon échange thermique entre l’air et le fluide frigorigène. Pour s’en débarrasser, la PAC doit périodiquement inverser son cycle pour réchauffer l’unité extérieure, consommant de l’électricité non pas pour chauffer votre maison, mais pour se dégivrer elle-même. C’est une double peine qui plombe le rendement global. L’impact est tel que l’Ademe note que les PAC installées dans le sud de la France sont 30% plus efficaces que celles du nord, simplement à cause de conditions climatiques plus clémentes.

Cette sensibilité au froid explique pourquoi un bon dimensionnement, voire l’ajout d’une résistance électrique d’appoint pour les jours les plus froids, est crucial pour assurer un confort constant sans faire exploser la facture.

Comprendre l’impact du [post_url_by_custom_id custom_id=’31.2′ ancre=’froid extrême sur le rendement’] est donc essentiel pour ne pas être surpris par les performances hivernales de sa machine.

Il ne s’agit pas d’une défaillance, mais d’une limite physique inhérente à la technologie, qui doit être anticipée lors de la conception de l’installation.

R32, R290 ou CO2 : quel gaz choisir pour une installation pérenne et écologique ?

Le fluide frigorigène est le « sang » du système de la pompe à chaleur. C’est lui qui, par ses changements d’état, transporte la chaleur. Le choix de ce fluide est devenu un enjeu majeur, écartelé entre l’efficacité énergétique et l’impact environnemental. Pendant des années, le R410A a dominé le marché, mais son Potentiel de Réchauffement Global (PRG) très élevé (2088 fois plus que le CO2) l’a condamné. Aujourd’hui, trois alternatives principales se dessinent, chacune avec ses propres lois physiques et contraintes.

Le R32 s’est imposé comme le successeur standard du R410A. Avec un PRG de 675, il est trois fois moins impactant tout en offrant une meilleure efficacité énergétique. Il est légèrement inflammable (classé A2L), ce qui impose des précautions d’installation mais ne le rend pas dangereux en usage normal. C’est le choix pragmatique actuel pour la plupart des PAC air/air et air/eau. Cependant, la réglementation européenne F-Gas est claire : son utilisation sera interdite dans les nouvelles PAC monoblocs de moins de 12 kW à partir du 1er janvier 2027, poussant l’industrie vers des solutions encore plus vertes.

Le R290, plus connu sous le nom de propane, est l’une de ces solutions d’avenir. Son PRG est quasi nul (3), ce qui en fait un champion écologique. Son efficacité thermodynamique est excellente. Son principal inconvénient est sa haute inflammabilité (classé A3), qui impose des règles de sécurité strictes, comme l’installation de l’unité exclusivement à l’extérieur et des quantités de charge limitées. Le CO2 (R744) est l’autre alternative naturelle avec un PRG de 1. Ininflammable et non toxique, il est idéal sur le papier. Sa contrainte est physique : il fonctionne à des pressions extrêmement élevées, ce qui exige des compresseurs et des tuyauteries beaucoup plus robustes et coûteux.

Le choix dépend donc d’un arbitrage complexe. Pour vous aider à visualiser ces différences, voici un tableau comparatif basé sur une analyse des fluides frigorigènes émergents.

Ce dilemme entre performance, sécurité et écologie est au cœur des innovations actuelles, et bien [post_url_by_custom_id custom_id=’31.3′ ancre=’choisir son fluide frigorigène’] est un pari sur la durabilité de son installation.

Pour une nouvelle installation aujourd’hui, le R290 représente sans doute le meilleur compromis pour une vision à long terme, à condition que les contraintes de sécurité soient respectées par un installateur qualifié.

L’erreur de diagnostic qui tue les compresseurs : comment lire les manomètres ?

Le compresseur est le muscle le plus sollicité et la pièce la plus chère d’une pompe à chaleur. Sa durée de vie est directement liée à la bonne santé du circuit frigorifique. Or, de nombreuses pannes prématurées pourraient être évitées par un diagnostic simple que tout technicien (et tout propriétaire curieux) devrait savoir interpréter : la lecture des manomètres. Ces instruments, qui mesurent la pression côté Basse Pression (BP) et Haute Pression (HP), sont les « stéthoscopes » du frigoriste. Ils révèlent les symptômes d’un dysfonctionnement bien avant la panne fatale.

Une erreur classique est de conclure hâtivement à un manque de gaz (charge frigorigène). Si une BP et une HP basses peuvent effectivement indiquer une fuite, cette combinaison de symptômes peut aussi signifier autre chose. Comprendre la relation entre les deux pressions est essentiel. Par exemple, une BP anormalement haute combinée à une HP trop basse est un signe très inquiétant. Cela signifie que le compresseur ne parvient plus à créer la différence de pression nécessaire au cycle. Le gaz n’est pas assez comprimé, et la détente n’est pas assez forte. C’est souvent le symptôme d’une usure mécanique interne du compresseur : les clapets sont fatigués, et la machine est en fin de vie.

À l’inverse, une pression HP qui monte en flèche alors que la BP reste normale indique un « bouchon » côté condensation. Le compresseur force pour pousser le gaz, mais celui-ci ne peut pas céder sa chaleur correctement. Les causes peuvent être un excès de charge en fluide (erreur de remplissage) ou un condenseur encrassé (échangeur intérieur sale, filtres à air bouchés). Ignorer ce symptôme conduit à une surchauffe et à une usure accélérée du compresseur. De même, une présence d’humidité dans le circuit, souvent due à une mauvaise procédure d’installation (tirage au vide insuffisant), se traduira par des variations de pression totalement erratiques et très destructrices pour les composants mécaniques.

Savoir [post_url_by_custom_id custom_id=’31.4′ ancre=’interpréter correctement les pressions’] permet de poser un diagnostic précis et d’éviter de remplacer un compresseur alors que le problème venait d’un simple filtre bouché.

Cette compétence transforme la maintenance d’une approche réactive (réparer ce qui est cassé) à une approche proactive (prévenir la panne), prolongeant significativement la durée de vie de l’installation.

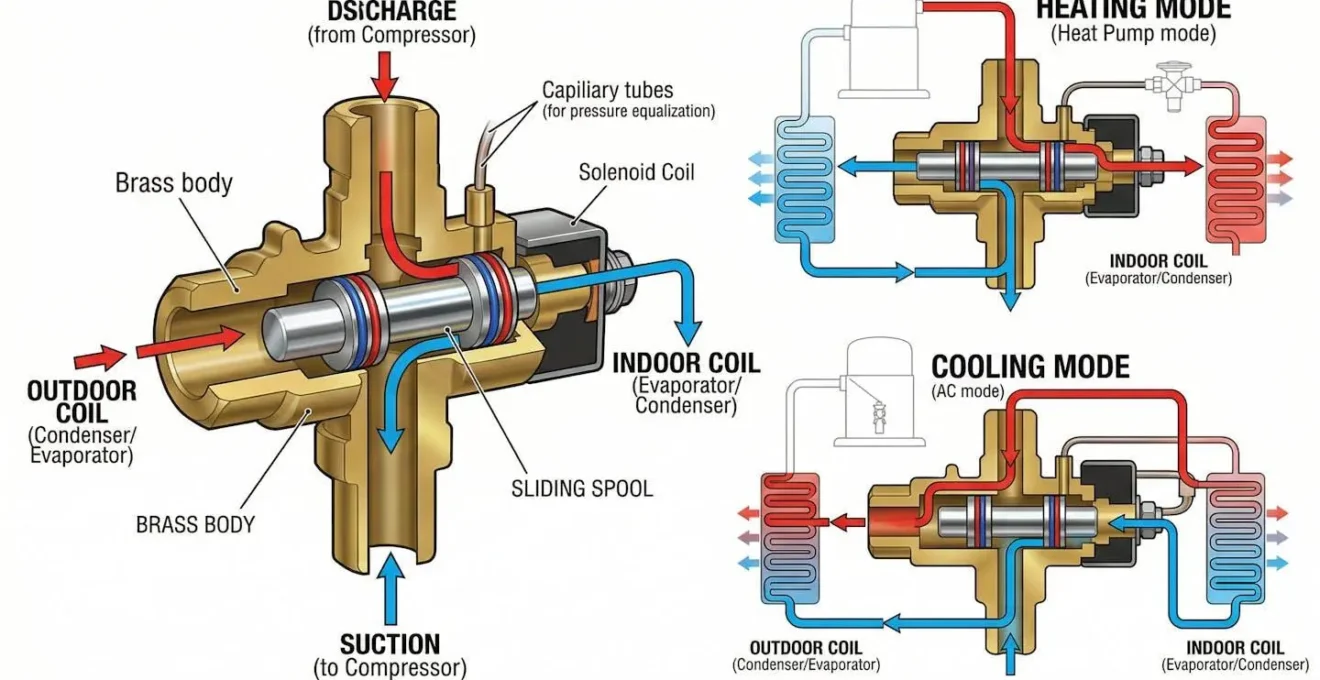

Comment la vanne 4 voies inverse-t-elle le cycle pour passer du froid au chaud ?

Une pompe à chaleur « réversible » est capable de produire du froid en été et du chaud en hiver. Cette prouesse n’est pas réalisée par deux systèmes distincts, mais par une seule pièce mécanique ingénieuse : la vanne d’inversion de cycle, ou vanne 4 voies. Elle agit comme un aiguillage ferroviaire pour le fluide frigorigène, changeant sa direction de circulation pour inverser les rôles des deux échangeurs de chaleur (l’évaporateur et le condenseur).

En mode chauffage (hiver), le gaz chaud et comprimé sort du compresseur et est dirigé vers l’échangeur intérieur (le condenseur). Il y cède ses calories à votre circuit de chauffage, se condense en liquide, passe par le détendeur, puis va dans l’échangeur extérieur (l’évaporateur) pour capter de nouvelles calories avant de retourner au compresseur. L’unité intérieure chauffe, l’unité extérieure refroidit.

Pour passer en mode climatisation (été), une petite bobine électromagnétique (le solénoïde) est activée. Elle déplace un tiroir à l’intérieur de la vanne. Ce simple mouvement mécanique change complètement le chemin du fluide. Désormais, le même gaz chaud sortant du compresseur est envoyé vers l’échangeur extérieur. C’est lui qui devient le condenseur et évacue la chaleur dehors. Le fluide continue son chemin, se détend, et arrive froid dans l’échangeur intérieur, qui devient alors l’évaporateur. Il capte la chaleur de votre pièce, la rafraîchissant, avant que le gaz ne reparte vers le compresseur. L’unité intérieure refroidit, l’unité extérieure chauffe. La machine fonctionne exactement de la même manière, c’est simplement le rôle des échangeurs qui a été permuté.

Cette inversion est aussi utilisée, comme nous l’avons vu, pour les cycles de dégivrage en hiver. La vanne bascule brièvement en mode « froid » pour envoyer du gaz chaud dans l’unité extérieure et faire fondre la glace. C’est une pièce robuste mais critique : une vanne bloquée est une panne courante qui laisse la PAC coincée dans un seul mode de fonctionnement.

Le mécanisme de la [post_url_by_custom_id custom_id=’31.5′ ancre=’vanne 4 voies illustre parfaitement l'élégance’] de la conception d’une pompe à chaleur, où une action mécanique simple permet une double fonctionnalité.

Cette pièce, bien que petite, est fondamentale à la polyvalence de la technologie et souligne son importance dans les stratégies énergétiques modernes, car comme le dit l’adage dans le milieu, les pompes à chaleur sont au cœur de tous les scénarios de transition énergétique.

Pourquoi le fluide R32 est-il devenu incontournable pour les nouvelles installations ?

Si vous achetez une pompe à chaleur ou un climatiseur aujourd’hui, il y a de fortes chances qu’il fonctionne au R32. Ce fluide frigorigène a rapidement supplanté son prédécesseur, le R410A, pour une combinaison de raisons réglementaires, environnementales et physiques. Son ascension n’est pas un hasard, mais le résultat d’un arbitrage technique visant à trouver le meilleur compromis possible avec les technologies actuelles.

L’argument principal en faveur du R32 est son impact environnemental réduit. Avec un Potentiel de Réchauffement Global (PRG) de 675, il est bien loin d’être anodin, mais il représente une amélioration considérable par rapport au R410A. En effet, des analyses comparatives montrent que le R32 présente un potentiel de réchauffement global trois fois inférieur à celui du R410A, dont le PRG s’élève à 2088. Cette réduction drastique a permis aux fabricants de se conformer aux premières étapes de la réglementation européenne F-Gas visant à éliminer progressivement les gaz à fort effet de serre.

Mais l’avantage du R32 n’est pas seulement écologique, il est aussi énergétique. Ses propriétés thermodynamiques sont supérieures à celles du R410A. Il possède une meilleure capacité thermique, ce qui signifie qu’il peut transporter plus de chaleur à volume égal. Des études indiquent que le R32 est environ 20% plus efficace que ses concurrents directs comme le R410A. Cette efficacité supérieure a des conséquences concrètes sur la conception des machines : elle permet d’utiliser des échangeurs de chaleur plus petits et, surtout, de réduire la quantité de fluide nécessaire d’environ 30% pour une même puissance de chauffage. Moins de fluide dans le circuit signifie un impact environnemental global encore plus faible et des coûts de maintenance potentiellement réduits en cas de fuite et de recharge.

Le R32 est donc un fluide « de transition ». Il a permis une évolution rapide et efficace de l’industrie, en attendant la maturité technologique et la généralisation des fluides naturels comme le R290 (propane), qui présentent des contraintes de sécurité plus élevées. Son caractère légèrement inflammable a nécessité une adaptation des pratiques d’installation mais reste gérable par des professionnels formés.

La domination du [post_url_by_custom_id custom_id=’3.1′ ancre=’R32 s'explique donc par ce double avantage’] : une empreinte carbone significativement réduite et une efficacité énergétique accrue, le tout dans un cadre technologique maîtrisé.

C’est ce qui en a fait la solution pragmatique et incontournable pour la génération actuelle de pompes à chaleur, même si son avenir à long terme est déjà remis en question par la réglementation.

Pourquoi le SCOP est-il plus réaliste que le COP pour estimer vos économies annuelles ?

Dans l’univers de la pompe à chaleur, le COP (Coefficient de Performance) est le chiffre le plus souvent mis en avant par les fabricants. Un COP de 4 signifie que pour 1 kWh d’électricité, la machine produit 4 kWh de chaleur. C’est un excellent indicateur, mais il a un défaut majeur : c’est une mesure instantanée, réalisée en laboratoire dans des conditions de température idéales (généralement +7°C extérieur pour une eau à 35°C). Or, votre PAC ne fonctionnera jamais toute l’année à +7°C. Le COP est une photographie flatteuse, mais il ne raconte pas toute l’histoire.

Pour obtenir une vision fidèle de la performance réelle, il faut se tourner vers un indicateur bien plus complet : le SCOP (Seasonal Coefficient of Performance), ou Coefficient de Performance Saisonnier. Le SCOP est la moyenne du COP sur l’ensemble d’une saison de chauffe, en prenant en compte les variations de température extérieure, les cycles de dégivrage et les phases de veille de l’appareil. C’est le film de la performance de votre PAC, pas juste un instantané. Un SCOP de 3,5 signifie qu’en moyenne, sur toute une année, 1 kWh d’électricité aura produit 3,5 kWh de chaleur. C’est ce chiffre qui permet d’estimer de manière fiable votre consommation électrique annuelle et donc vos futures économies.

L’écart entre le COP nominal et le SCOP réel peut être significatif. Une étude de l’Ademe a mis en lumière cette différence : elle constate que les SCOP annoncés par les fabricants sont supérieurs aux valeurs mesurées dans 85% des cas sur le terrain. Le SCOP dépend aussi énormément du type d’émetteurs de chaleur de votre maison. Une simulation réalisée par Viessmann pour une maison de 150m² est très parlante : avec un plancher chauffant fonctionnant à basse température (35°C), la PAC atteint un excellent SCOP de 5,44. Avec des radiateurs classiques nécessitant une eau plus chaude (55°C), le SCOP de la même machine chute à 4,9, ce qui oblige à surdimensionner la PAC et augmente le coût d’achat. Le SCOP intègre donc non seulement la performance de la machine, mais aussi sa parfaite adéquation avec le logement.

Exiger et comparer le [post_url_by_custom_id custom_id=’25.1′ ancre=’SCOP plutôt que le simple COP’] est donc une démarche essentielle pour tout acheteur averti souhaitant une estimation juste de sa future facture d’énergie.

C’est le seul indicateur qui prend en compte la réalité d’une météo changeante et l’interaction de la PAC avec votre système de chauffage existant.

Comment diviser votre facture de chauffage par 3 en remplaçant vos convecteurs ?

La promesse de diviser sa facture de chauffage par trois ou quatre en passant de convecteurs électriques à une pompe à chaleur est l’argument massue qui motive la plupart des projets de rénovation. Cette affirmation, souvent perçue comme trop belle pour être vraie, repose pourtant sur une comparaison physique simple. Un convecteur électrique fonctionne par effet Joule : 1 kWh d’électricité consommé produit 1 kWh de chaleur. Son rendement est de 100%, ou un COP de 1. Une pompe à chaleur, comme nous l’avons vu, ne crée pas la chaleur mais la déplace, atteignant des rendements saisonniers (SCOP) de 3 à 4 en moyenne.

Cela signifie que pour produire la même quantité de chaleur, la PAC consommera 3 à 4 fois moins d’électricité. Des mesures en conditions réelles confirment cette performance. Par exemple, le Laboratoire national de métrologie et d’essais a mesuré un COP moyen de 3,4 sur des PAC récentes en plein mois de décembre 2023. Concrètement, si votre facture de chauffage avec des convecteurs s’élevait à 2000€ par an, passer à une PAC avec un SCOP de 3,4 la réduirait théoriquement à environ 588€ (2000 / 3,4), soit une division par plus de 3.

Une étude de cas chiffrée pour une maison de 120m² moyennement isolée illustre bien ce potentiel : avec un tarif électrique de 0,2276€/kWh, le coût annuel de chauffage avec une PAC performante est estimé à 650€, contre 1950€ avec des convecteurs « grille-pain ». L’économie annuelle dépasse les 1300€. Bien sûr, cela demande un investissement initial conséquent (entre 10 000€ et 16 000€ en moyenne pour une PAC air/eau), mais les aides de l’État peuvent réduire significativement ce montant. L’amortissement se fait généralement sur une dizaine d’années, en fonction de l’isolation du logement et de l’évolution du prix de l’énergie.

La PAC divise par 3 une facture qui, elle, est déterminée par l’isolation.

– ADEME, Étude 2024 sur 100 installations de pompes à chaleur

Cette citation de l’ADEME résume parfaitement la situation. La pompe à chaleur est un multiplicateur d’efficacité, mais elle ne peut pas faire de miracles dans une passoire thermique. L’économie sera spectaculaire si, et seulement si, l’installation est correctement dimensionnée et le logement bénéficie d’une isolation correcte. Le gain ne vient pas de la machine seule, mais de l’intelligence du système « bâti + PAC ».

Pour bien maîtriser ce sujet, il est essentiel de ne jamais oublier [post_url_by_custom_id custom_id=’31.1′ ancre=’les principes fondamentaux que nous avons vus au début’], qui conditionnent toute la performance.

Pour transformer cette compréhension théorique en économies concrètes, l’étape suivante consiste à faire évaluer précisément vos besoins par un professionnel qualifié qui saura appliquer ces principes à votre logement.
